Das Fertigungskonzept zur Produktion von Porenbetonblöcken (VARIO BLOCK) kann für die Produktion von bewehrten Elementen (VARIO PANEL) entsprechend erweitert werden.

Was sind bewehrte Porenbetonprodukte?

Werden Wand-, Dach- oder Deckenelemente aus Porenbeton hergestellt, müssen zusätzlich Stahlbewehrungen in die Produkte eingebracht werden. Das gleiche gilt für geschosshohe Trennwandelemente sowie für Stürze, die oberhalb von Fenstern und Türen in Gebäuden verbaut werden. Die generelle Bezeichnung hierfür ist „bewehrte Porenbetonprodukte“.

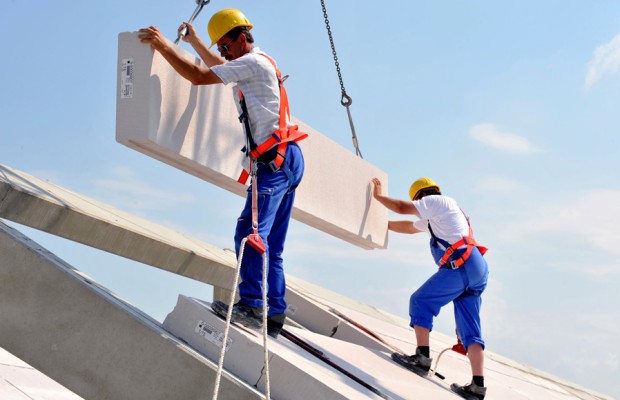

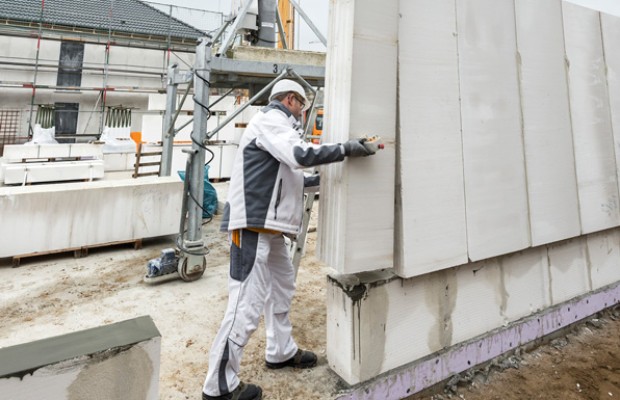

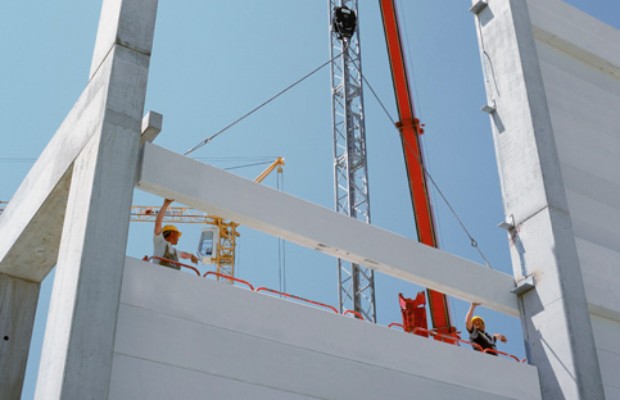

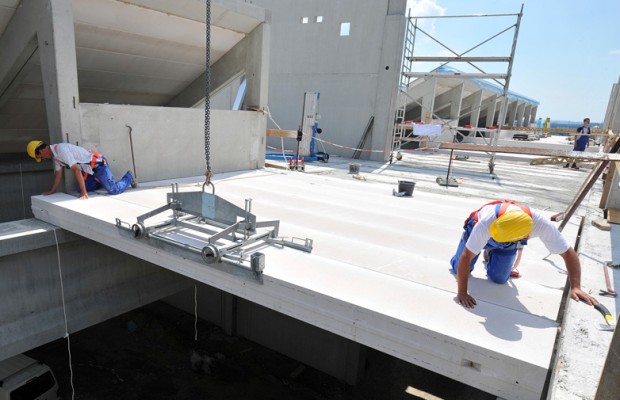

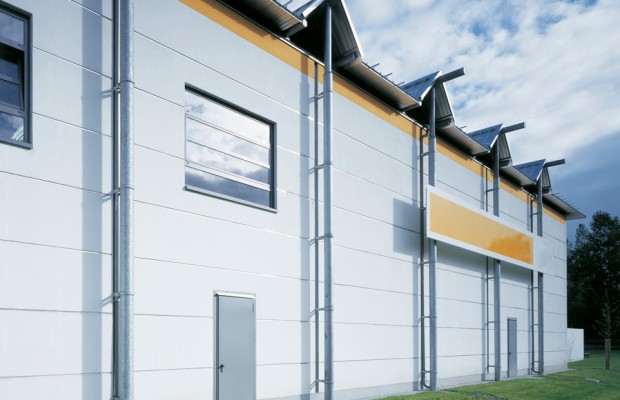

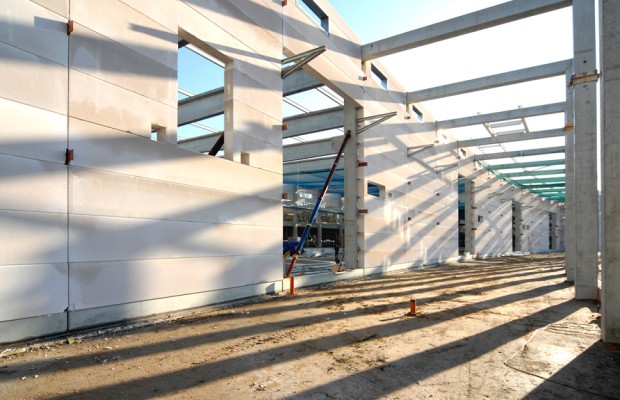

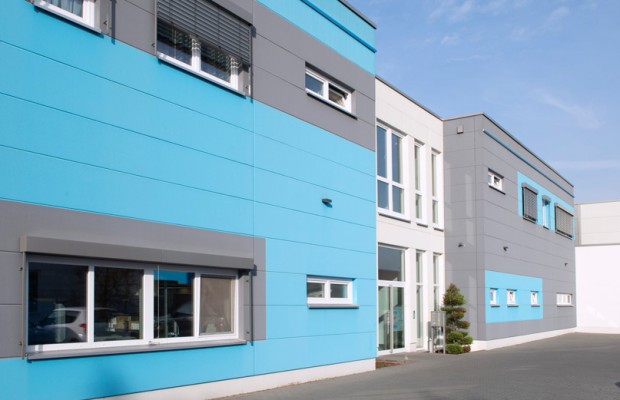

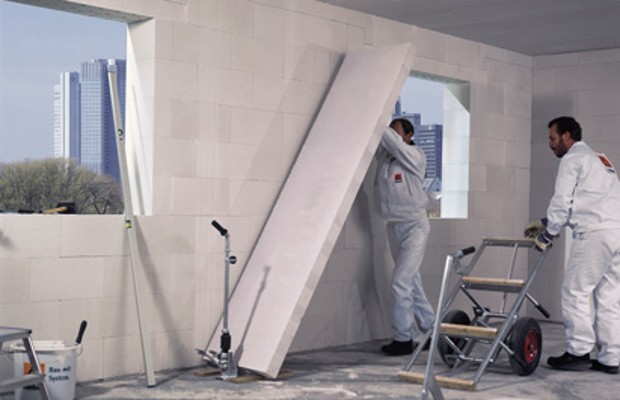

Bewehrte Porenbetonprodukte (Auswahl)

Anlagenerweiterung in wenigen Schritten

Wurden in der Basisplanung eines Porenbetonwerkes die Ausbaustufen schon berücksichtigt, ist die Realisierung des VARIO PANEL Konzeptes auch in bereits bestehenden Anlagen problemlos möglich. Die hierfür notwendigen Umbaumaßnahmen und die Implementierung der zusätzlichen Anlagenkomponenten erfolgen größtenteils während der laufenden Produktion, sodass Kosten und Zeit gespart werden.

• Schritt 1 - Vorbereitungsbereich Stahlbewehrungskörbe

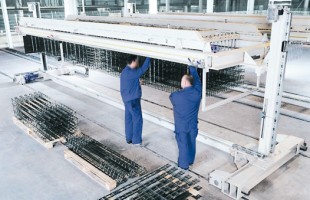

  Vorbereitung der Bewehrung

  Ein Vorbereitungsbereich für Stahlbewehrungskörbe wird eingerichtet. Dieser Bereich besteht aus einer Richt- und Ablängmaschine, die zur Erzeugung individueller Längen von Stahldrähten verwendet wird. Mit einer speziell auf den Porenbetonbereich abgestimmten Schweißmaschine werden anschließend die verschiedensten Bewehrungsmatten hergestellt. Im letzten Arbeitsschritt werden aus den Matten die unterschiedlichsten Bewehrungskörbe gefertigt.

  Da es sich bei Porenbeton um einen offenporigen Baustoff handelt, muss zudem ein Korrosionsschutz auf die Bewehrung aufgebracht werden.

• Schritt 2 - Vorbereitungsbereich Bewehrungsrahmen

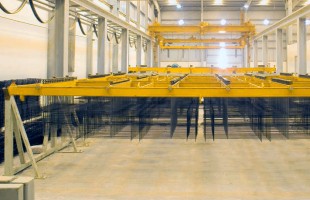

  Zwischenpuffer für Bewehrungsrahmen

  Die Arbeitsbereiche zur manuellen Vorbereitung der Bewehrungsrahmen mit den Stahlkörben werden geschaffen. Besonders wichtig für den weiteren Herstellungsablauf ist an dieser Stelle eine genaue Fixierung der Stahlkörbe an Haltenadeln. Mittels eines Rahmensystems mit einstellbaren Haltebalken für Nadeln werden die Bewehrungen positionsgenau jeweils für eine Form vorbereitet.

• Schritt 3 - Be- und Entladeeinheit

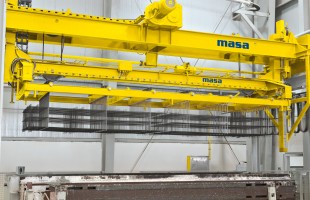

  Be- und Entladeeinheit

  Eine Be- und Entladeeinheit wird installiert. Diese Maschinenkomponente setzt den bestückten Bewehrungsrahmen auf die Gießform und somit die Bewehrungskörbe in die noch fließfähige Porenbetonmasse. Der Vorgang findet direkt im Anschluss an die Befüllung der Form in der Mischanlage statt. Zentrierungselemente an Rahmen und Form gewährleisten eine genaue Positionierung der Stahlkörbe und stellen somit eine große Produktgenauigkeit sicher. Während des Gärprozesses verbleiben die Rahmen zur sicheren Positionierung der Bewehrungskörbe auf den Formen.

  Nach dem Gärprozess wird mit der gleichen Be- und Endladeinheit das Rahmensystem mit Haltebalken und Nadeln von der Form abgenommen. Die Stahlbewehrung verbleibt in dem schneidfesten Porenbetonkuchen.

  Der Porenbetonkuchen kann nun über die bestehende Transporteinheit zur Schneidanlage transportiert werden.

• Schritt 4 - Schneidanlage

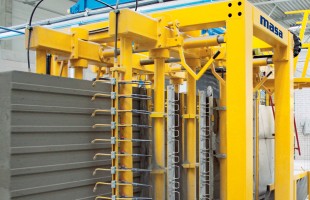

  Schneidanlage

  Da die vorhandene Schneidanlage der VARIO-BLOCK Linie von vorne herein flexibel einstellbar ist, sind keine Umbaumaßnahmen erforderlich. Die verschiedensten bewehrten Porenbetonprodukte können problemlos hergestellt werden.

• Schritt 5 - Autoklaven

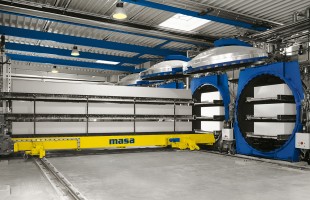

  Beladen der Autoklaven

  Damit das Produkt seine Endfestigkeit erhält, wird der Porenbeton unter Dampfdruck in Autoklaven gehärtet. Beim Härtezyklus muss berücksichtigt werden, ob Produkte mit oder ohne Bewehrung gefahren werden. Im Vergleich zur Blockproduktion ist besonders die Druckanstiegs- und die Druckablassgeschwindigkeit zu reduzieren. Der gesamte Härteprozess verlängert sich dadurch um ca. zwei bis vier Stunden. Da die verschiedenen Prozessschritte des Autoklavierens in der Masa Autoklavensteuerung stets individuell eingestellt werden können, ist die Umstellung auf bewehrte Produkte mit bestmöglichen Produktqualitäten einfach und schnell durchführbar. Um die Bewehrung wirtschaftlich in den Produktionsprozess einzubringen, ist ein Anteil von mindestens einer Autoklavenfüllung bewehrter Produkte sinnvoll.

• Schritt 6 - Verpackungsbereich

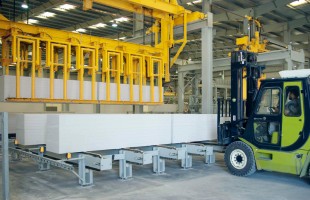

  Nach dem Härteprozess sind die Produkte gebrauchsfertig und werden in den Verpackungsbereich transportiert. Für die bewehrten Porenbetonprodukte wird eine separate Verpackungslinie installiert. Der vorhandene Blockumsetzer kann genutzt werden, um die Produkte auf einem speziellen Kettenförderer abzustellen. Die Verpackung erfolgt sehr individuell und richtet sich nach den Produkten sowie den lokalen Anforderungen.
